Для защиты водопровода от воздействия низких температур применяется электрический обогревающий кабель. Стоимость такого изделия относительно невелика, а монтаж не занимает много времени, поэтому пользу от применения такой технологии сложно переоценить.

О том, какие бывают виды обогревающего кабеля для водопровода, а также об основных вариантах установки такой системы будет рассказано в этой статье.

Преимущества использования

Использование обогревающего кабеля для водопровода позволяет не только предотвратить возникновение аварийной ситуации, когда трубы разрушаются в результате образования льда.

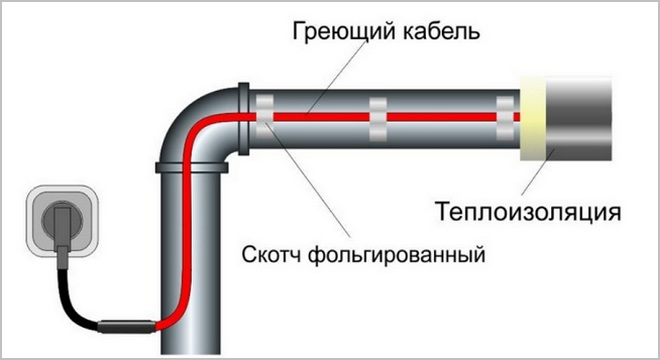

иллюстрация устройства для обогрева

С помощью применения данной технологии удаётся:

  • снизить глубину расположения труб в грунте;
  • предотвратить промерзание открытых участков водопровода;
  • снизить затраты на утепление труб.

Благодаря использованию подогрева для водопровода трубы могут быть размещены на глубине около 50 см, что позволит значительно ускорить монтажные работы. В местах ввода коммуникаций в жилое помещение, использование самогреющего провода в оболочке, также позволяет исключить вероятность образования льда внутри трубы.

Применение этой технологии значительно снижает затраты на приобретение теплоизолирующих материалов, которые обязательно потребовалось бы использовать при прокладке труб не оснащённых подогревающей системой.

Виды нагревательного кабеля

Электрические проводные системы для подогрева воды могут быть следующих видов:

  • резистивные;
  • саморегулируемые.

Резистивные

Состоят из провода высокого сопротивления, который помещён в изоляционную оболочку. При прохождении электрического тока по такой нагрузке происходит существенный нагрев проводника.

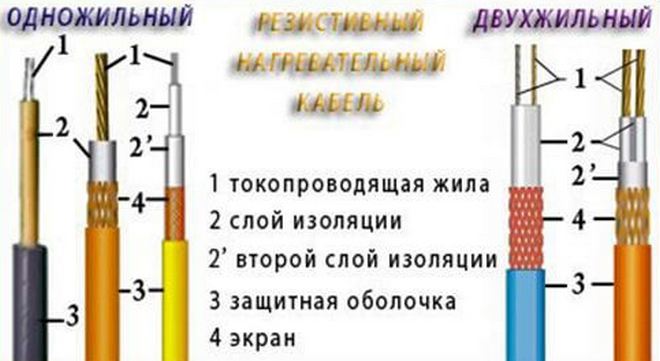

Резистивные модели могут быть одножильными или двужильными.

фото с 1 и 2 жилами

Каждая конструкция имеет свои достоинства и недостатки, но следует помнить о том, что одножильная конструкция потребует подключения кабеля с двух сторон, что приведёт к дополнительным затратам на приобретение обычного кабеля.

В двужильном кабеле уже реализована такая возможность, то есть один из подключаемых проводов используется исключительно для подведения электрического тока к резистивным элементам.

Основным преимуществом резистивного греющего кабеля является низкая стоимость. Кроме этого, справиться с монтажными работами может даже технически не подготовленный человек. Срок службы такой конструкции достигает 15 лет и более.

К сожалению, резистивные греющие кабели не лишены недостатков.

Минусами такого способа обогрева водопроводных труб являются:

  1. Перегрев кабеля в местах близкого расположения двух проводов.
  2. Длина кабеля, для определённой мощности нагрева, всегда фиксирована.
  3. При выходе из строя небольшого участка токопроводящей жилы потребуется полная замена нагревательного элемента.
  4. Невозможность регулировать мощность нагрева.

Несмотря на недостатки, при правильно рассчитанной и установленной системе одножильного обогрева водопроводных труб удаётся максимально снизить вероятность возникновения негативных последствий.

Саморегулируемые

Являются универсальными и могут быть использованы не только для подогрева водопровода, но и для размещения внутри полового покрытия при монтаже системы «Тёплый пол».

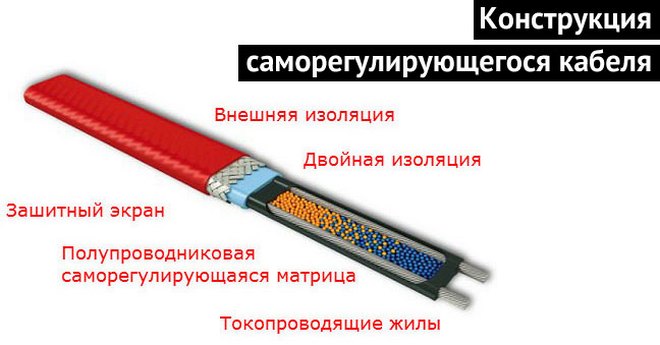

схема устройства саморегулирующего

Основное отличие греющего кабеля этой модели от резистивных изделий заключается в том, что интенсивность нагрева будет напрямую зависеть от температуры среды, где размещён данный элемент. То есть «умная» система определит самостоятельно, когда требуется включить обогрев на полную мощность, а когда следует поддерживать минимальное значение генерации тепловой энергии.

Преимуществом саморегулируемого нагревающего элемента является возможность зонального повышения температуры. То есть нагрев будет осуществляться не всего участка кабельной системы, что позволит экономить электроэнергию. Кроме этого, использование самогреющего кабеля существенно снижает износ всей конструкции, что положительно отразится на продолжительности эксплуатации системы.

Единственным недостатком такого способа подогрева труб является более высокая стоимость, по сравнению с резистивными элементами, но при капитальном строительстве такие затраты будут абсолютно оправданными.

Посмотрите видео по теме, виды обогревающих кабелей для водопровода и их внутренняя начинка:

Способы монтажа

Водопровод не будет замерзать зимой только в том случае, если установка обогревающего кабеля будет выполнена по всем правилам.

Возможны 2 варианта прокладки греющего провода для трубопровода:

  1. Наружный.
  2. Внутренний.

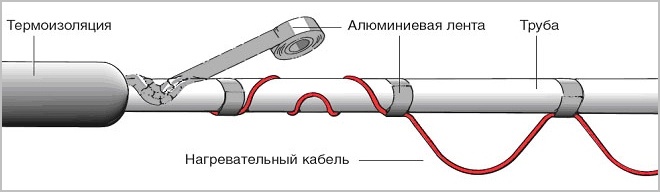

Наружный способ установки кабеля является наиболее простым. Для обогрева трубопровода провод размещается вдоль трубы с помощью термостойких хомутов либо наматывается спиралью.

установка на трубу

В первом случае удаётся значительно сэкономить, ведь расход греющего кабеля будет минимальным.

Если водопровод размещается в климатических условиях, где температура может опускаться до критических значений, то лучше использовать спиральный способ крепления.

Посмотрите подробную видео-инструкцию по монтажу греющего кабеля на трубу:

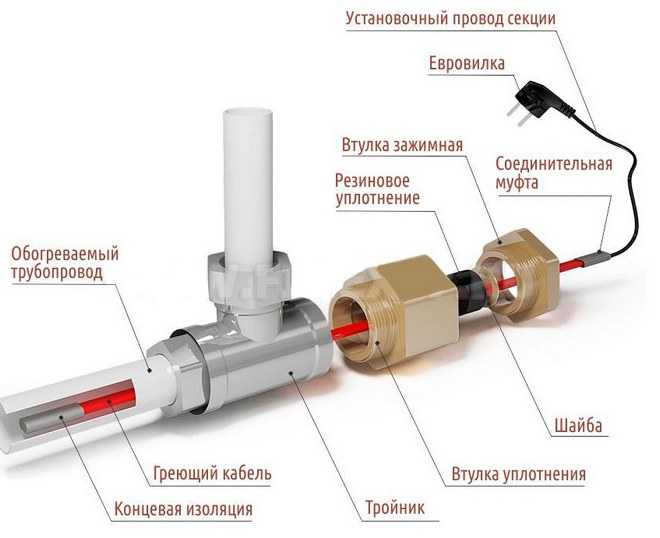

При внутреннем размещении провод помещается в трубе.

внутреннее расположение

Основным недостатком этого способа монтажа является невозможность его использовать при диаметре трубы менее 40 мм. Это ограничение связано с тем, что в случае использования кабеля в более узкой трубе будет уменьшена её пропускная способность.

А в этом видео показывается, как смонтировать саморегулирующийся греющий кабель внутрь водопроводной трубы:

Как выбрать?

В специализированных магазинах представлен огромный выбор продукции этого типа, поэтому прежде чем отправляться за покупкой следует точно определить следующие характеристики монтажа:

  1. Максимально возможную температуру грунта на глубине размещения трубопровода.
  2. Диаметр водопроводной трубы.

Чем ниже предполагаемая температура грунта, тем мощней потребуется приобрести кабель для обогрева. Кроме этого, от степени промерзания земли подбирается тип самогреющего провода.

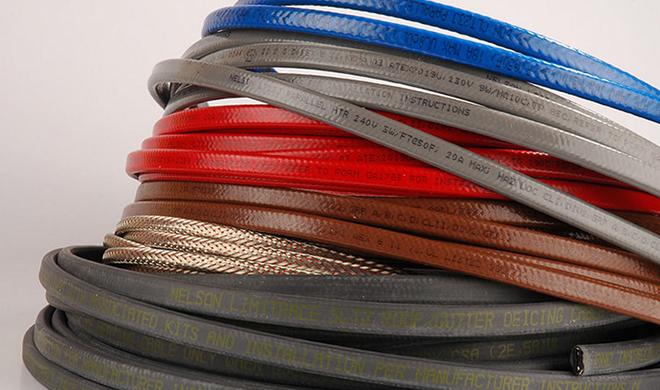

какой лучше выбрать

Если температура опускается слишком низко, то наиболее подходящим вариантом будет использование резистивного кабеля. Такой элемент имеет постоянный нагрев, поэтому при значительном снижении температуры ему не опасен перегрев и перегорание проводника.

Монтаж греющего кабеля, который самостоятельно осуществляет регулирование нагрева, оправдан в том случае, если температура грунта на глубине расположения водопроводной трубы периодически опускается до опасных значений. В этом случае, можно не волноваться за перегрев проводника, ведь система автоматически прекратит нагрев, когда температура поднимется выше определённых значений.

После того, как будет правильно подобран вид кабеля, следует также обратить внимание на следующие конструктивные особенности этого товара:

  • наличие защитной плёнки;
  • мощность;
  • температурный класс;
  • вид наружной изоляции;
  • компания-производитель.

Все перечисленные характеристики в значительной степени влияют на срок эксплуатации изделия.

  1. Например, наличие защитной плёнки позволяет не только защитить изделие, но и обеспечить качественное заземление.
  2. Правильно подобранный температурный класс и мощность не позволят изделию перегреться, а также тратить электрическую энергию напрасно.
  3. Что касается бренда, то, несмотря на более высокую цену, следует отдавать предпочтение продукции известных производителей.

Посмотрите полезное видео, какой кабель выбрать — без экранирующей оплетки или с экранирующей оплеткой:

Советы и рекомендации

  • При монтаже греющего кабеля внутрь водопроводной трубы рекомендуется использовать изделие, защищённое фторопластовой изоляцией. Только в этом случае можно получить надёжную конструкцию, которая со временем не выйдет из строя по причине замыкания.
  • При внешнем монтаже греющего кабеля запрещается использовать металлические хомуты.
  • При использовании резистивного кабеля для экономии электроэнергии, можно установить на глубине расположения водопровода термореле. После подключения рабочего провода к такому элементу можно обеспечить включение системы только тогда, когда это действительно необходимо.

В этом видео показывается, как подключить греющий кабель к сетевому шнуру:

Заключение

Как работает обогревающий кабель, теперь не является секретом, поэтому можно легко справиться с установкой такой системы самостоятельно.

Главное при осуществлении работ этого типа обеспечить качественную изоляцию всех электрических элементов, отсутствие перегибов и качественное соединение проводников.
